Станция водоподготовки блочно-модульного типа СВМ

ТУ 3697-003-73441574-2014. Серийный выпуск.

Станция водоподготовки блочно-модульного типа СВМ предназначенна для временного или постоянного обеспечения питьевой водой населенных пунктов и промышленных объектов из подземные или поверхностные источников. Производительность станции блочно-модульного типа СВМ от 0,5 м3/час до 100 м3/час.

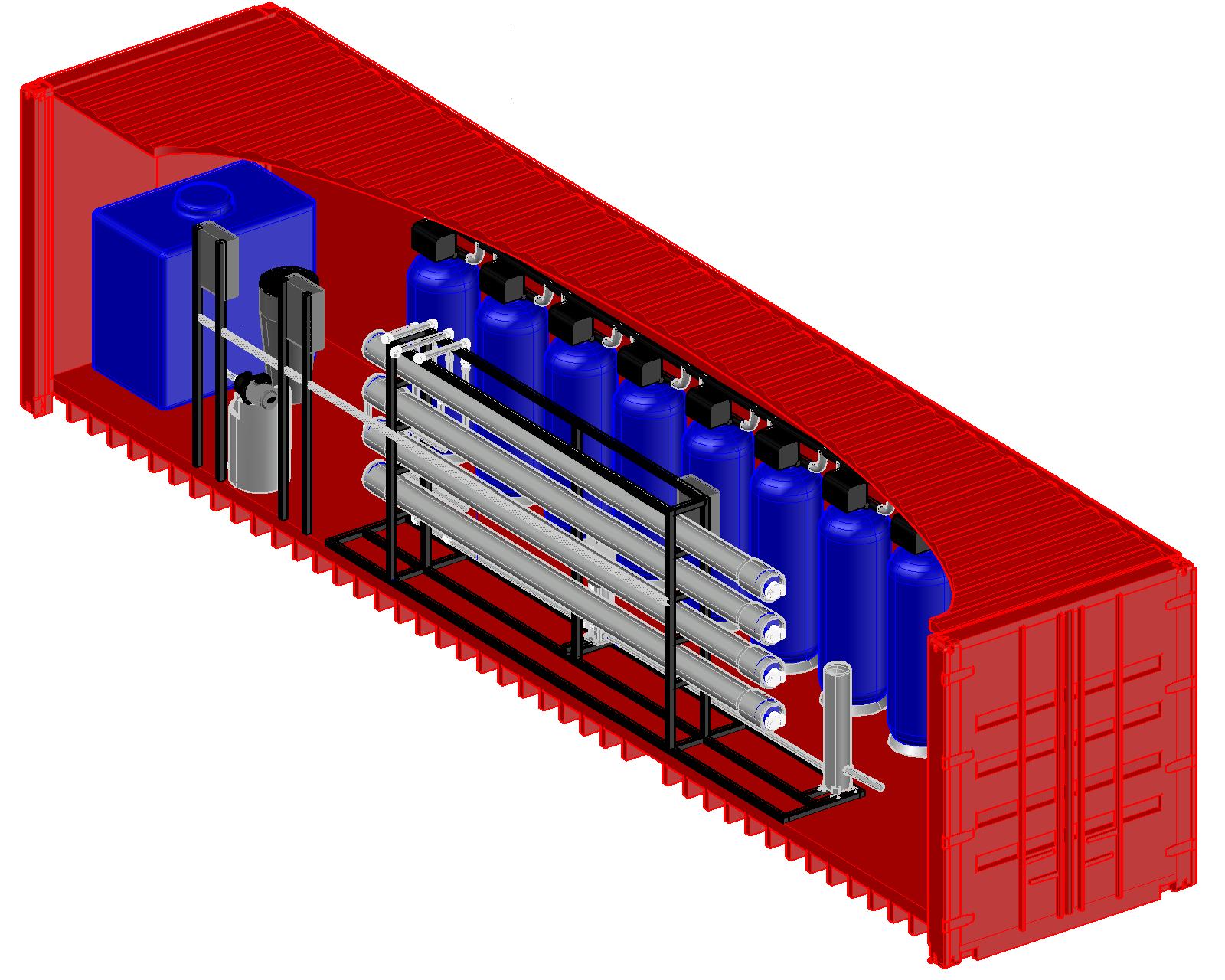

Станция СВМ 20,0

Станция комплектуеться широким спектром водоочистного оборудования для очистки и обзараживания воды, в зависимости от качества исходной воды могут применятся различные методы очистки:

  • Механическая очистка

  • Осветление

  • Обезжелезивание

  • Умягчение

  • Деманганация

  • Обессоливание

  • Дегазация

  • Обеззараживание

  • Ультрафильтрация

  • Нанофильтрация

  • Обратный осмос

  • Корректировка минерального состава

Преимущества применения станции водоподготовки блочно-модульного типа СВМ

  • Полная автономность станции

  • Возможность применения в различных климатических зонах

  • Полная комплектация для поставленной задачи, ускоряющая процесс проектирования

  • Широкий спектр используемых методов и технологий очистки

  • Максимальная заводская готовность и минимальные сроки ввода в эксплуатации

  • Мобильность станции, возможность транспортировки автомобильным и железнодорожным транспортом

  • Возможность установки на выровненную площадку или грунт

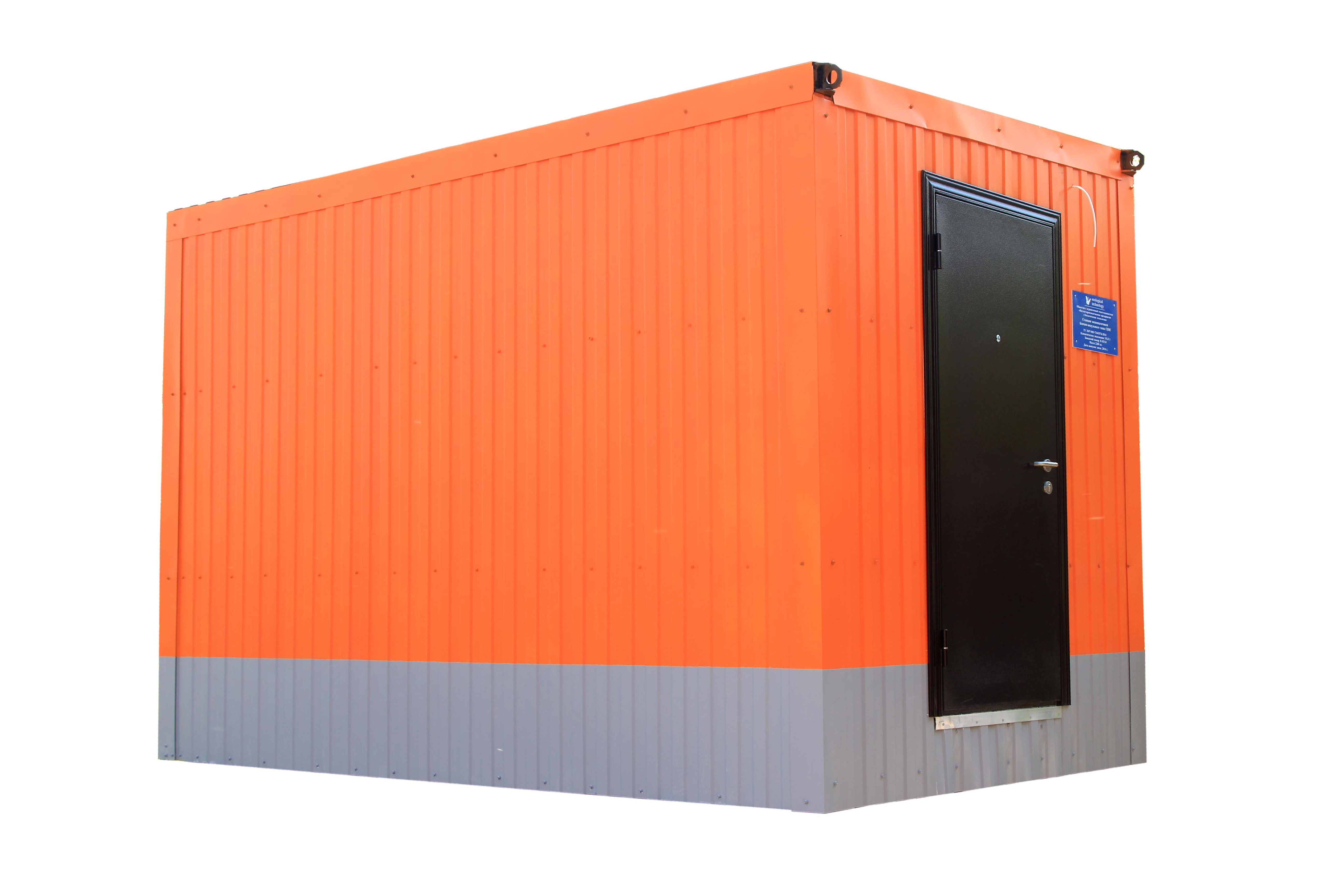

Станция СВМ 0,5

1 Внешние природные условия

Расчетная температура -40 0С, абсолютный минимум -60 0С.

Расчётное значение веса снегового покрова, кгc/м2, (снеговой район)- 300 кгc/м2 (V), согласно СНиП 2.01.07-85*.

Нормативное значение ветрового давления, кгc/м2, (ветровой район)- 38 кгc/м2 (III), согласно СНиП 2.01.07-85*

2

Тип оборудования станции подготовки воды питьевого качества

Закрытое блочное оборудование, с полной заводской комплектацией водоочистного оборудования, устанавливаемое стационарно на подготовленной заказчиком площадке.

3

Исполнение блоков станции водоподготовки

  • Блоки станции водоподготовки принимаются с полной заводской готовностью

  • Конструкции стен - сэндвич-панели PUR ПТС 1185, толщиной 100мм.

  • Конструкции кровли сэндвич-панели PUR ПТС, толщиной 80мм. Толщина кровли -100мм

  • Каркас блоков станции выполнен из стальных квадратных труб ГОСТ 30245-94 и швеллеров №10 ГОСТ 8240-97, сталь морозостойкая. Крыша односкатная.

  • Все поверхности и металлические детали, за исключением металлического покрытия полов, окрашены в 2 слоя грунтовкой ГФ-021 ГОСТ 25129-82 с последующим покрытием эмалью УР-1161 в 2 слоя.

  • Предусмотрено естественное освещение помещений здания. Окна изготовлены из металлопластика индивидуального изготовления.

  • Степень огнестойкости - IV.

  • Электрооборудование, проводки, щиты, светильники общепромышленного назначения.

  • Помещения блоков с соответствующими конструкциями, системами отопления, вентиляции, автоматики, электрооборудования и разводкой кабелей в пределах сооружения.

  • Наружные двери - металлические с негорючим утеплителем, уплотнителями, распашные одно створчатые.

4

Отопление и вентиляция

  • Системы отопления и вентиляции

  • В качестве нагревательных приборов принимаются локальные тепловые агрегаты, работающие на электроэнергии, которые обеспечат внутренние температуры в помещениях принятые по СП 32.13330.2012 «Канализация. Наружные сети и сооружения»:

  • Количество и мощность нагревательных приборов, необходимых для отопления всего объёма здания, принимаются на основании расчета теплопотерь.

5

Электроснабжение

  • Электроосвещение и силовое электрооборудование, молниезащита, заземление здания водоочистного сооружения соответствует требованиям действующих нормативных документов Российской Федерации

  • Здание водоочистного сооружения по надежности электроснабжения относятся к I категории. Электроснабжение станции водоподготовки выполняется кабелями от КТПНУ площадки водопроводных существующих очистных сооружений.

  • Предусмотрена система электроснабжения от сети 3-х фазного переменного тока 380 В. Вводно-распределительное устройство (ВРУ) 0,4 кВ выполнено односекционным с устройством автоматического ввода резерва (АВР) в составе ВРУ

  • Система освещения, электроснабжения, оборудование станции, кабельные проводки в блоках предусмотрены в общепромышленном исполнении. Светильники и оборудование максимально удовлетворяют требованиям энергосберегающих технологий
